【关注川源科技HiCY】
-
服务热线 400-700-2017
服务热线 400-700-2017
搜索更多信息
引言
IQC全绿，电芯为何报废？
2025年Q3，某头部品牌旗舰机批量上市。三个月后，售后数据异常：循环500次，容量暴跌20%，远超内控标准（<15%）。拆解锁定负极：硅碳负极粉化，极片膨胀40%以上，电芯报废。
但IQC报告全部合格：粒径、比表面积、膨胀率、首效、硅含量，均在规格内。问题不在供应商造假，而在检验方法不对应应用场景。供应商用低压静态夹具（<1MPa）测膨胀率，电芯实际工作状态是高压动态循环（5-10MPa）。两个数字之间，隔着一整个失效盲区。
材料研究所追踪供应链、失效案例、来料数据，发现：这不是个案，是8个材料级盲区导致的系统性失效。每个盲区都是"行业普遍在测这个参数，但不知道测的方法/条件/阈值有问题"。

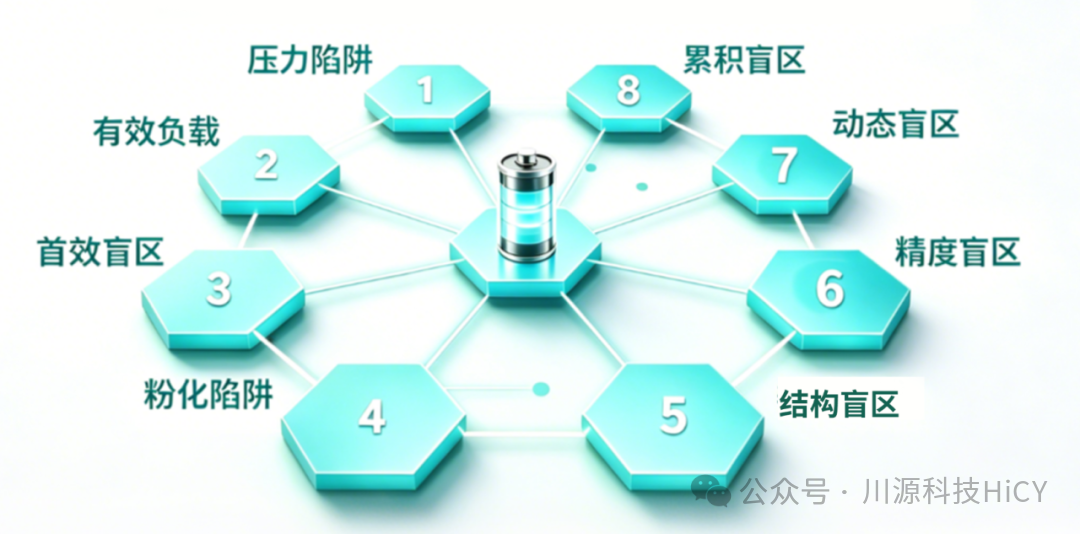

图1：硅碳负极八大盲区
行业盲区
行业普遍测比表面积（如>800m^2/g），IQC放行，但不知道比表面积高不代表膨胀缓冲能力强，关键参数是大孔比例，没有将孔径分布纳入来料检验标准。
物理根因
多孔碳膨胀缓冲能力取决于孔隙率和孔径分布。大孔（>50nm）为主缓冲通道，中孔（10-50nm）为次级缓冲层，微孔（<2nm）用于电解液浸润。大孔比例<20%时，硅嵌锂膨胀（320%）无法充分吸收，应力集中导致孔隙坍塌（坍塌应力>50MPa），传递至相邻硅颗粒引发连锁粉化。比表面积（BET）反映总孔隙表面积，但高BET可能来自大量微孔（<2nm），对膨胀缓冲贡献极小，反而增加电解液消耗（SEI成膜面积增大）。
检测方案
暂无解决方案，寻求行业解决方案
结合材料级孔径分布报告（BJH/DFT法），大孔比例<20%或cv值>15%，直接退货。
行业盲区
行业普遍关注流化床设备有无，但不知道CVD工艺窗口极窄，温度正负5℃、流量正负1%决定成败，没有将工艺参数稳定性（30天SPC图）纳入审厂标准。
物理根因
硅烷气（SiH4）热解：SiH4→Si+2H2，反应速率k=A*exp(-Ea/RT)，Ea=80kJ/mol。温度波动ΔT=10K时，沉积速率变化约30-50%（基于Arrhenius方程估算）。温度波动10℃，粒径分布变宽（CV值从<15%增至>25%）。硅烷气流量波动正负3%时，局部过饱和沉积（大颗粒）或欠饱和沉积（空洞），批次一致性恶化。
检测方案
暂无解决方案，寻求行业解决方案
审厂时查连续30天工艺参数SPC图。温度标准差>5℃，或流量标准差>3%，判定工艺控制不合格。川源自动化检测体系将"事后检验"升级为"过程监控"，从工艺源头拦截CVD精度风险。
行业盲区
行业普遍测首循环SEI（内阻正常即放行），但不知道SEI在循环中持续增厚（100次后增厚3-5倍），没有将循环中SEI生长动力学纳入来料评估标准。
物理根因
SEI主要成分：无机层（Li2CO3、LiF、Li2O，铜箔侧，5-10nm）和有机层（ROCO2Li、ROLi，电解液侧，10-20nm），总厚度20-30nm。硅嵌锂体积膨胀320%，SEI承受环向拉伸应变>75%，远超其断裂应变（<10%），导致sei机械破裂。破裂后电解液渗透至裸露硅表面，形成新sei，厚度增加2-5nm>100Ω*cm^2，内阻上升>50%，快充性能恶化。
检测方案
川源科技极片电阻测试仪（Magic系列），可在不同循环周次下测试极片电阻变化，定量评估SEI生长速率。配合电芯原位膨胀测试系统（CS系列），可同时监测循环过程中膨胀力与阻抗的耦合变化，识别SEI破裂-再生循环的临界点。
要求供应商提供循环100次后的SEI稳定性数据（EIS测Rct）。Rct增加>50%判定SEI生长失控，直接退货。川源多通道同步测试能力大幅提升来料评估效率。
行业盲区
行业普遍测单次产气（如<1.5mL/Ah），IQC放行，但不知道100次循环累积产气可能超过电芯安全阈值，没有将循环累积产气纳入来料检验标准。
物理根因
SEI破裂再生过程中，电解液（EC/DEC/EMC）与裸露硅表面反应，产生CO2（主要）和CH4（次要）。单次循环产气约0.5mL/Ah（初期），随SEI增厚，产气速率下降，100次循环累积约40-50mL/Ah。电芯安全设计阈值通常为<30ml>0.5MPa），导致极片褶皱、隔膜穿刺、甚至安全阀开启。
检测方案
川源科技电芯原位产气体积测试系统（CV系列）基于阿基米德与理想气体状态方程理论原理，测量样品在一定温度下浮力的变化，实现电芯原位体积及产气速率检测。该系统支持长周期循环产气累积监测，精准捕捉单次产气与累积产气的差异。
100次循环累积产气>30mL/Ah，产气风险不可接受，直接退货。川源CV系列将"单次快照"升级为"全程录像"，为硅碳负极的来料安全性评估提供了终极防线。

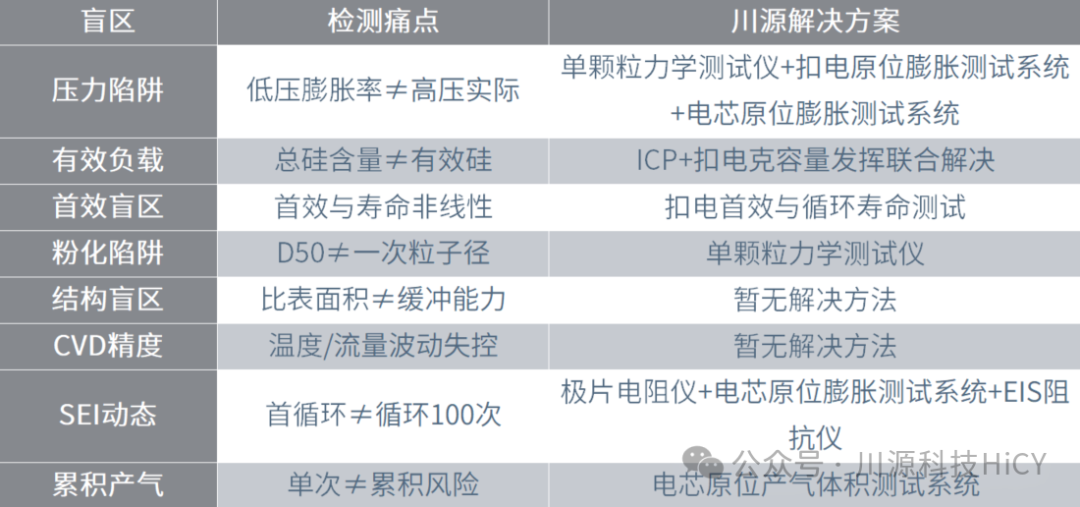

综合来看，川源科技构建的硅碳材料工程化前置评价体系，形成从颗粒到电芯的全流程风险拦截：
川源科技以检测能力赋能硅碳圆柱电池量产，彻底改变"做完电芯才发现问题"的传统模式。颗粒层管控强度、浆料层监测产气、极片层评价粘结剂/浸润/电阻/膨胀，最终提前预测电芯性能与失效。
2026年，硅碳负极迈入规模化临界点。检测，不再是成本中心，而是质量护城河的第一道闸门。川源科技，让测试更简单。
